Woodruff Key - (WA: Normal form, WB: Whitney form)

JIS B 1301 (WA/WB) - 1996

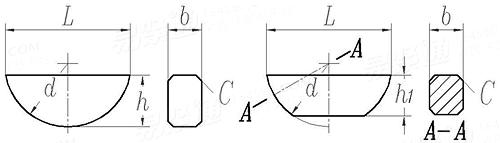

Display drawing:

Size ^①

1
×4

1.5
×7

2
×7

2
×10

2.5
×10

(3)
×（10）

3
×13

3
×16

(4)
×（13）

4
×16

4
×19

5
×16

b	max
	min
d	max
	min
h	max
	min
h₁	Nominal Size
	max
	min
C
L

1	1.5	2	2	2.5	3	3	3	4	4	4	5
0.975	1.475	1.975	1.975	2.475	2.975	2.975	2.975	3.97	3.97	3.97	4.97
4	7	7	10	10	10	13	16	13	16	19	16
3.88	6.85	6.85	9.85	9.85	9.9	12.82	15.82	12.9	15.82	18.79	15.82
1.4	2.6	2.6	3.7	3.7	3.7	5	6.5	5	6.5	7.5	6.5
1.34	2.54	2.54	3.625	3.625	3.625	4.925	6.41	4.925	6.41	7.41	6.41
1.1	2.1	2.1	3	3	3.55	4	5.2	4.75	5.2	6	5.2
1.2	2.2	2.2	3.1	3.1	3.65	4.2	5.4	4.95	5.4	6.2	5.4
1	2	2	2.9	2.9	3.45	3.8	5	4.55	5	5.8	5
0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.25~0.40	0.25~0.40	0.25~0.40
/	/	/	/	9.6	9.6	12.6	15.7	12.6	15.7	18.5	15.7

Size ^①

5
×19

5
×22

6
×22

6
×25

(6)
×（28）

(6)
×（32）

(7)
×（22）

(7)
×（25）

(7)
×（28）

(7)
×（32）

(7)
×（38）

(7)
×（45）

b	max
	min
d	max
	min
h	max
	min
h₁	Nominal Size
	max
	min
C
L

5	5	6	6	6	6	7	7	7	7	7	7
4.97	4.97	5.97	5.97	5.97	5.97	6.964	6.964	6.964	6.964	6.964	6.964
19	22	22	25	28	32	22	25	28	32	38	45
18.79	21.79	21.79	24.79	27.8	31.8	21.9	24.8	27.8	31.8	37.8	44.8
7.5	9	9	10	11	13	9	10	11	13	15	16
7.41	8.91	8.91	9.91	10.89	12.89	8.91	9.91	10.89	12.89	14.89	15.89
6	7.2	7.2	8	10.6	12.5	8.5	9.5	10.6	12.5	14	15
6.2	7.4	7.4	8.2	10.8	12.7	8.7	9.7	10.8	12.7	14.2	15.2
5.8	7	7	7.8	10.4	12.3	8.3	9.3	10.4	12.3	13.8	14.8
0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40
18.5	21.6	21.6	24.4	27.3	31.4	21.6	24.4	27.3	31.4	37.1	43

Size ^①

(8)
×（25）

8
×28

(8)
×（32）

(8)
×（38）

10
×32

(10)
×（45）

(10)
×（55）

(10)
×（65）

(12)
×（65）

(12)
×（80）

b	max
	min
d	max
	min
h	max
	min
h₁	Nominal Size
	max
	min
C
L

8	8	8	8	10	10	10	10	12	12
7.964	7.964	7.964	7.964	9.964	9.964	9.964	9.964	11.957	11.957
25	28	32	38	32	45	55	65	65	80
24.8	27.79	31.8	37.8	31.75	44.8	54.8	64.8	64.8	79.8
10	11	13	15	13	16	17	19	19	24
9.91	10.89	12.89	14.89	12.89	15.89	16.89	18.87	18.87	23.87
9.5	8.8	12.5	14	10.4	15	16	18	18	22.4
9.7	9	12.7	14.2	10.6	15.2	16.2	18.3	18.3	22.7
9.3	8.6	12.3	13.8	10.2	14.8	15.8	17.7	17.7	22.1
0.25~0.40	0.40~0.60	0.25~0.40	0.25~0.40	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60
24.4	27.3	31.4	37.1	31.4	43	50.8	59	59	73.3

①,Size: b×d.
