Click Specification

Heavy-Duty, High Tensile Self-Clinching Studs

Self-Clinching HFG8 HF109

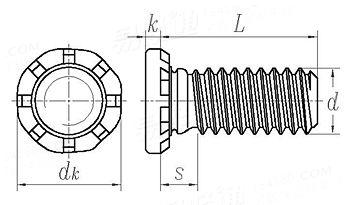

Display drawing:

压铆件Self-Clinching HFG8 HF109 Self-Clinch Heavy-Duty, High Tensile Self-Clinching Studs
For Nominal Thread Diameter
10# 1/4 5/16 M5 M6 M8
P
PP
dk Nominal Size
max
min
s max
k max
Sheet Thickness min
Recommend Hole Size min=nominal size
max
Code steel
/ / / 0.8 1 1.25
32 20 18 / / /
0.391 0.507 0.645 10.3 12.1 16.6
0.401 0.517 0.655 10.55 12.35 16.85
0.381 0.497 0.635 10.05 11.85 16.35
0.105 0.125 0.140 2.6 2.7 3.4
0.077 0.090 0.126 2.06 2.29 3.25
0.040 0.040 0.060 1 1 1.5
0.190 0.250 0.312 5 6 8
0.195 0.255 0.317 5.13 6.13 8.13
HFG8 HFG8 HFG8 HF109 HF109 HF109
